产品参数
WST324B

产品特点

WST-B系列大型真空泵为双极（Dual Stage）旋片式大型真空泵, 在严酷的工作过程中,耐热,耐久,噪音小的真空泵.


产品详情

设计原理

*WST系列双极直联高速旋片式真空泵,以创新设计,精良的制造,满足客户的需求,填补其他产品在较大抽速的空白

*构造由上盖,油箱,电机支座,泵芯组成,配置上逆阀保护真空泵和真空系统.效率高,易操作及维修方便.

*真空泵泵体和电机为直连,电机旋转的同时带动转子旋转.转子旋转的同时圆心力作用下转子槽内的两个旋片接触棒体内侧壁旋转.旋片槽通道通过的气体,排气阀回转的同时压缩气体.压缩气体打开排气阀通过排气口排出去.运动的部位提供真空油起到润滑和密封作用.

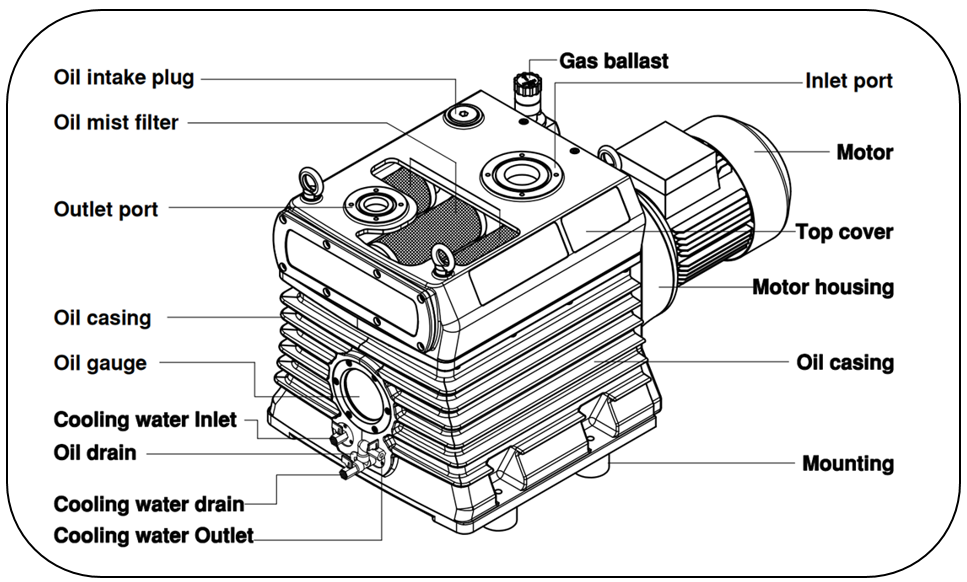

产品外形图

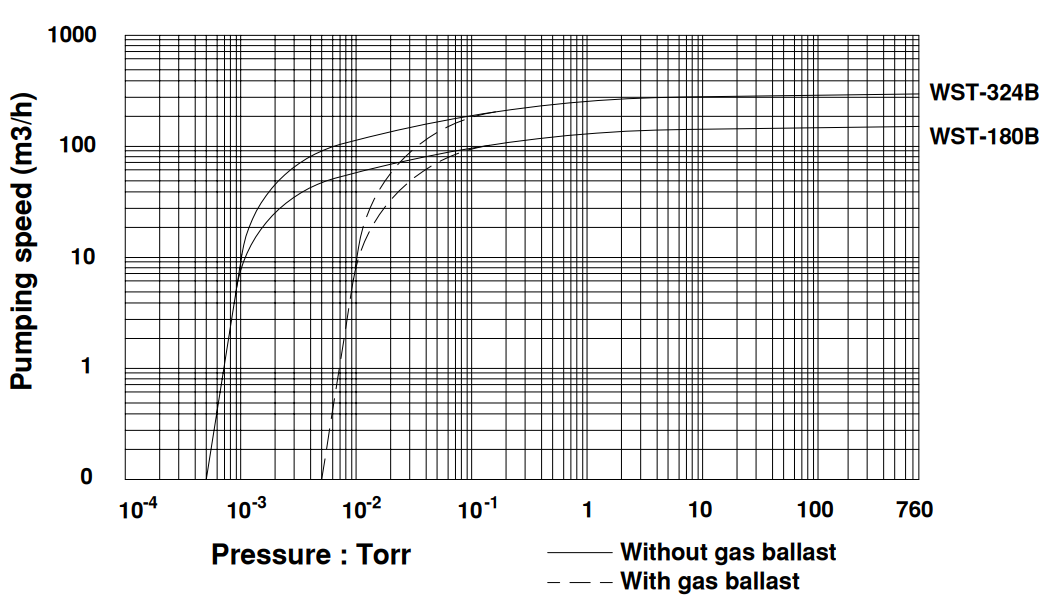

抽气速度曲线图

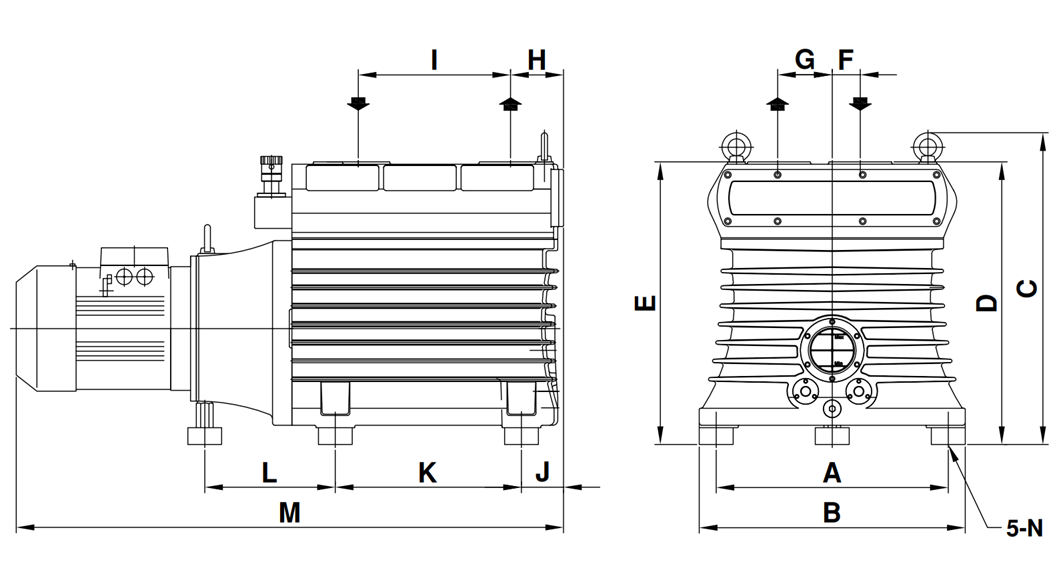

产品外形尺寸图

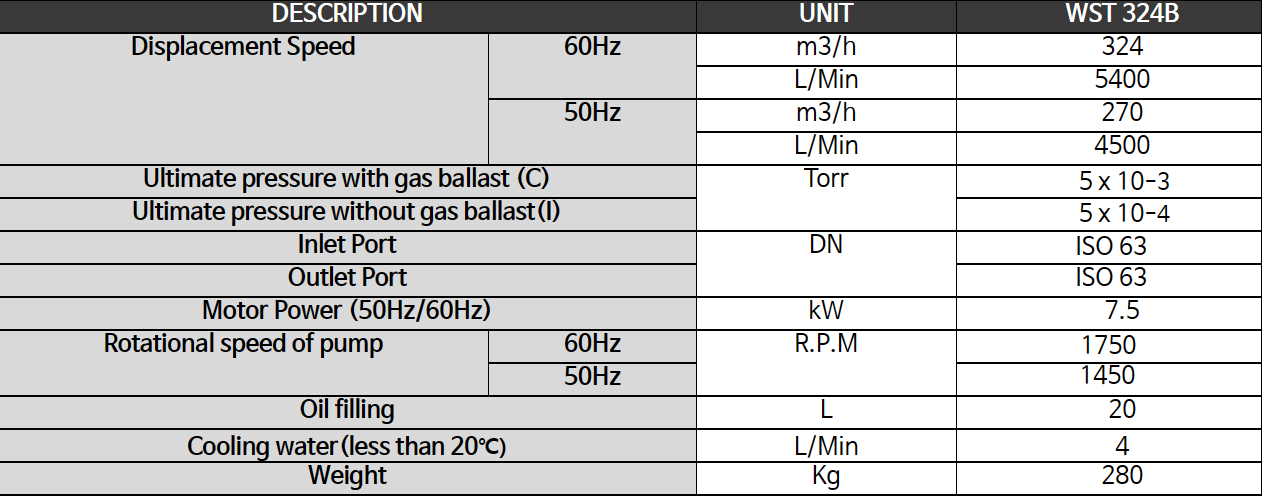

产品参数

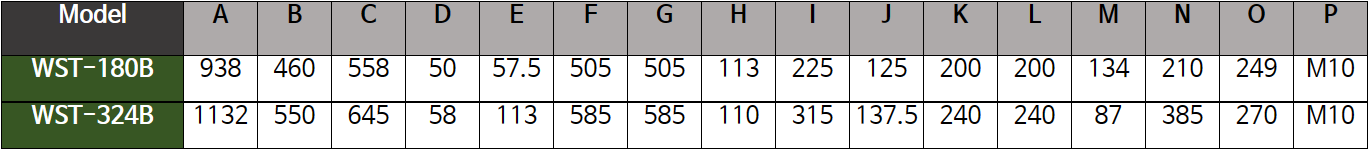

产品尺寸
