产品参数
韩国进口ITO卷绕式镀膜机

Machine Control (设备控制)

 1. 网络设备由PLC I/O系统控制，可以实时检测 ( Profibus DP)

    - Type Q-PLC (made by MITSUBISHI)

2. 卷绕驱动由AC servo driver system精密控制 (Tension Control)

3. Data transfer : Profibus DP interface with fiber optics (TMP, MF)

4. System Automation (系统自动化)

   - Pumping Function (Ramp up/down)

   - Deposition parameter storage(储存镀膜条件)

   - Automatic process stop (错误发生时)

   - 各产品自动升级(Recipe)


产品详情

1.设备规格-1


◆ Material Thickness

     - PET : 25 ~ 200㎛



◆ Roll Dimension

ITEM

Min

Max

 Width (膜宽幅)

650mm

1700mm

 Diameter


900mm


◆ Winding

ITEM

Description

 Web Speed

0.5   .. 10m/min

 Unwind

70   … 300N

 Rewind

70 … 300N



1.设备规格-2


◆ Vacuum Condition (真空度规格)

No

Description

 Base Pressure (基础真空度)

≤   7.0 × 10-6 mbar 이하

 Process Pressure (工程真空度)

1   … 7 × 10-3 mbar

 Venting Time (排气时间)

Approx. 20minutes

◆ Machine Control (设备控制)

1.网络设备由PLC I/O系统控制，可以实时检测( Profibus DP)

    - Type Q-PLC (made by MITSUBISHI)

2.卷绕驱动由AC servo driver system精密控制 (Tension Control)

3. Data transfer : Profibus DP interface with fiber optics (TMP, MF)

4. System Automation (系统自动化)

   - Pumping Function (Ramp up/down)

   - Deposition parameter storage(储存镀膜条件)

   - Automatic process stop (错误发生时)

   - 各产品自动升级(Recipe)


2. 设备装置-1


◆ Dimensions & Weight

ITEM

Description

 System Lay Out

Approx.   18000mm×22000mm

 Width (Chamber)

Approx.   8100mm

 Height (Chamber)

Approx.   3500mm

 Weight (Chamber)

Approx.   40,000kg

•2Drum腔体为基准，根据设备规格装置也会变更。


◆ Electrical services

ITEM

Description

 Voltage

380v   ±10%, 50Hz, 3 Phase

 Average consumption

Approx. 500kw


2. 设备装置-2


◆ Cooling Water Spec (冷却水装置)

ITEM

Description

 Inlet pressure (输入压力)

4……6   bar

 Outlet pressure (输出压力)

0.1…..1 bar,   open drain

 Consumption

Max. 70m3/h

Average 50 m3/h

 Temperature (Inlet) 输入温度

Min : 17℃, Max : 23℃

 Carbonate hardness

 碳酸盐硬度

＜   6 … 8′dh

 pH valus

8.5   … 10

 CO2 content

Max   15 mg/l

 Cl content

Max 20 mg/l


2. 设备制造-3


◆ Compressed air (空气)

ITEM

Description

 Pressure (压力)

6   … 7 bar

 Average consumption

Approx. 1 m3/h

 Oil content

Max. 6 mg/m3

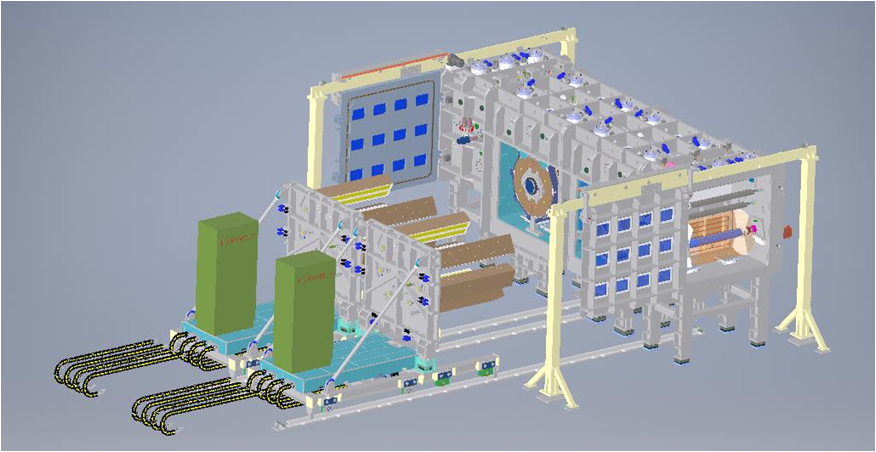

◆. 腔体构造

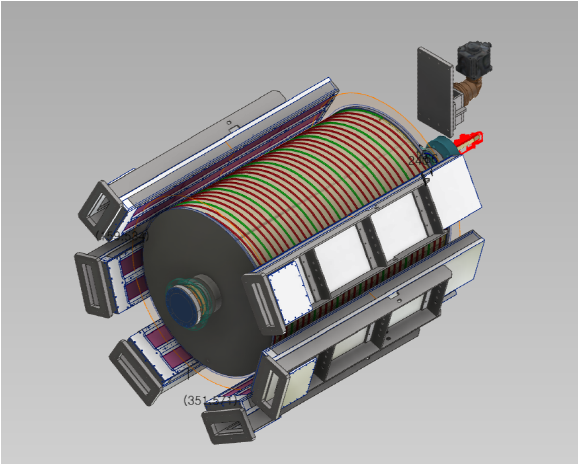

◆. Cathode & Cooling Drum 构造

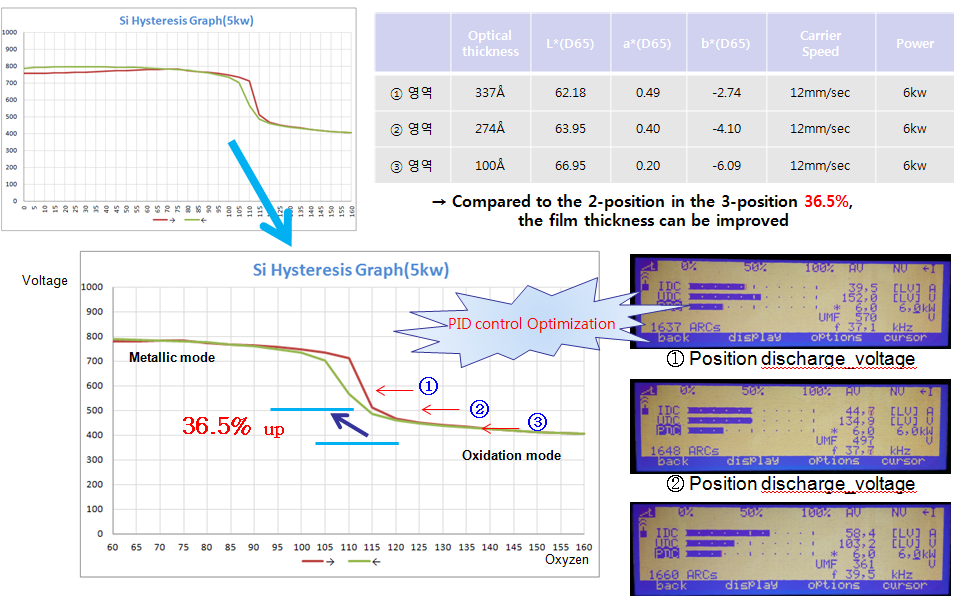

◆ PEM system 持有控制技术
