产品参数

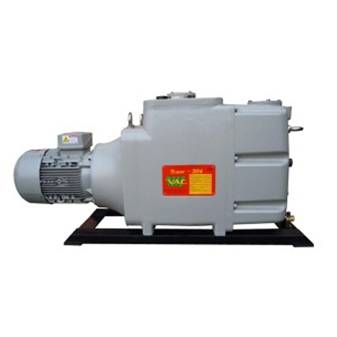

SUPER MVP大型系列真空泵

设计原理

1. 优秀的真空度以及排气速度

2. 完善的内置进气口止逆阀系统在停止时保护真空系统

3. 采用国际标准法兰

4. 低噪音，低震动

5. 恒定压力油循环系统

6. 方便的气镇阀控制

7. 维修和保养简便

8. 水冷构造，冷却效果非常出色

9. 可安装油过滤装置-（配置选项）


产品详情

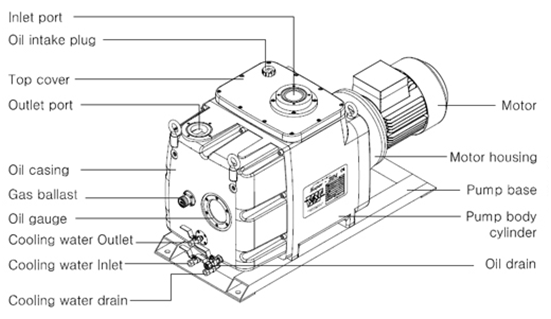

外部结构示意图

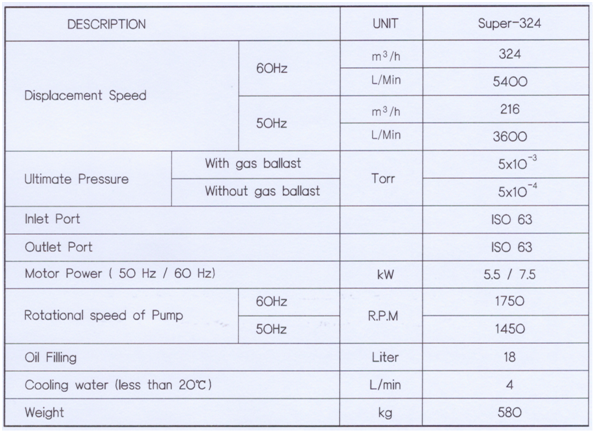

技术参数

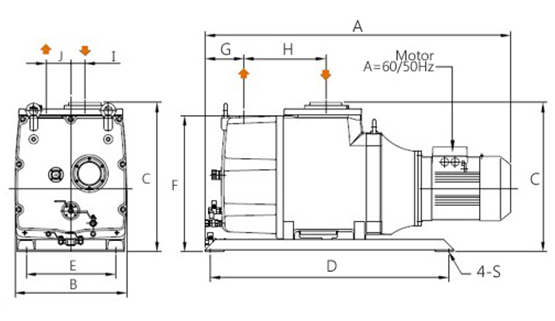

外形尺寸图




Model

A

B

C

D

E

F

G

H

I

J

S

Super180

1027/1027

320

464

750

230

401

160

240

35

80

14

Super216

1170/1170

380

524

880

285

461

156

310

55

80

18

Super324

1385/1251

450

600

960

360

547

177

330

58

100

18

Super648

1660/1580

550

706

1200

430

645

205

400

75

120

18

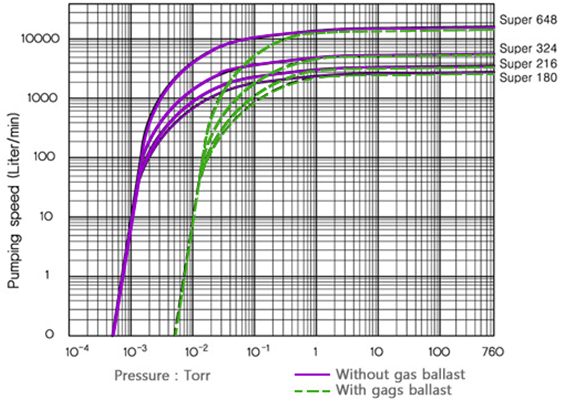

抽速曲线图



标准法兰

S4C0SSWT%KAJC}B`R~6{CO6.pngUnit:mm

Standard

a

b

n

D

ISO40

100

80

4

M8

ISO63

130

110

4

M8

ISO100

165

145

8

M8
