产品参数

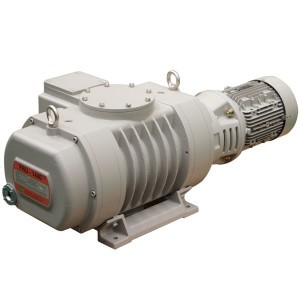

FRU系列

设计原理

在泵缸体内用电机旋转的一对叶旋片旋转轴在相反排气口排出的原理，使用在广泛的真空领域。与油旋片泵，滑阀泵，干式泵连接以极快的速度，在短时间内达到所需真空压力。


产品详情

设计特点

设大气压作用性真空泵

FRU系列真空泵以by-pass valve 真空管构造设计，因与后端真空泵结合的旋片真空泵在大气压状态下同时启动，使其减少作业时间，能量消耗，并防止电机损伤，不需要外部的压力开关。

安全的性能

真空泵缸体内设计为没有sealing流体的干净状态，对水蒸气溶剂等状态也可获得稳定的性能。要求洁净状态作业的产业也可使用。

排气口的水平，可以垂直连接使用

垂直连接排气口，将堂里堆积的凝固物排除，使用中有利于环境保护。FRU1440,FRU2880型号可根据系统，将排气口垂直或水平安装使用。

简便的维修保养与互换性

可以在现场简便安全的维修保养。

ISO 规格

吸气口，排气口，电机 都以ISO规格设计，维修保养时可互换使用。

低噪音

转子设计为5叶（Five-lobe）减少了噪音以及震动，精密的齿轮，使运转柔软安静。

应用范围

半导体工程，真空冶金，真空干燥，真空蒸馏，真空合成，真空空压，真空镀膜，真空包装，真空烧结，食品用冷冻冻结干燥

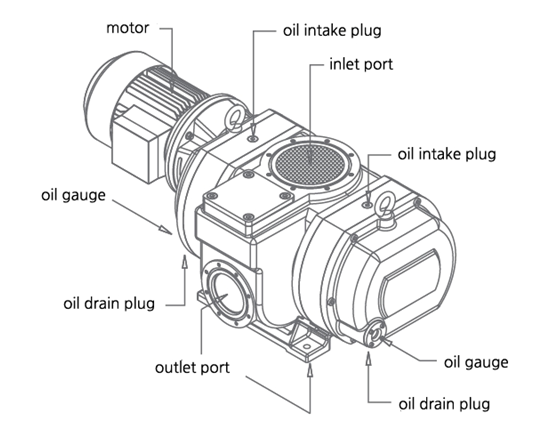

设计图

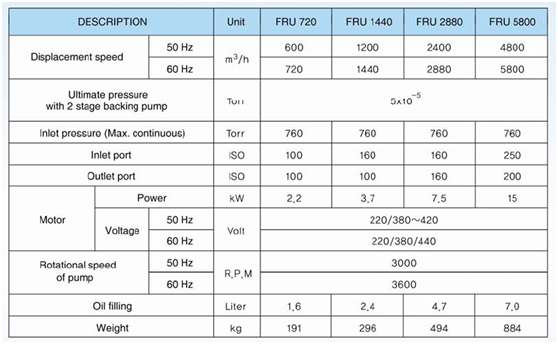

技术参数

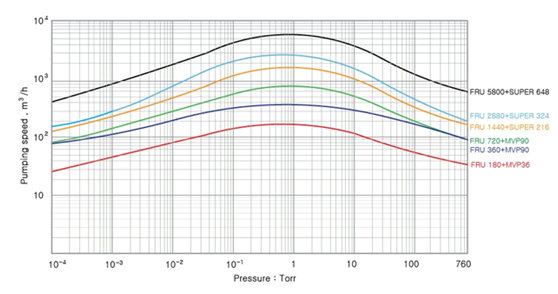

抽速曲线图

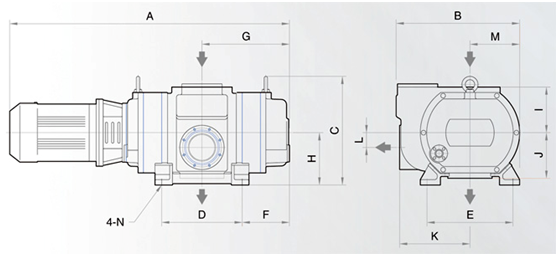

外形尺寸图（FRU720,FRU1440,FRU2880,FRU5800）


(Unit :mm)

Model

A

B

C

D

E

F

G

H

I

J

K

L

M

N

FRU180

637

287

299

188

210

117

211

145

120

120



127

Ø13


FRU360

797

287

299

298

210

117

266

145

120

120



127

Ø13


FRU720

894

388

352

260

270

154

284

170

145

145

218

40

158

Ø13

FRU1440

1040

460

405

300

320

173

323

195

170

170

262

55

185

Ø15

FRU2880

1172

575

502

350

410

187

362

245

215

215

325

65

235

Ø18

FRU5800

1483

680

592

480

480

190

430

285

255

255

388

80

278

Ø18



标准法兰

1550209548(1).jpgUnit: mm

Standard


a

b

n

D

ISO63


130

110

4

M8

ISO100


165

145

8

M8

ISO160


225

200

8

M10

ISO200


285

260

12

M10

ISO250


335

310

12

M10
